KASUS :
Dalam suatu mesin dibutuhkan guard door interlocking, dengan fungsi sbb : ketika pintu guard di buka maka bagian yang bergerak/berputar (dangerous movement) akan dihentikan/di stop dengan cara mematikan motor penggerak.
Yang perlu ditentukan dahulu adalah Performance Level yang dibutuhkan, setelah itu baru kita desain Safety Related Part nya (sebagai guard)
dalam kasus ini, Jarak interlocking guard dan moving part dianggap sudah sesuai dengan ISO 13855 : 2010 (Safety of Machinery - Positioning of safeguards).
Risk Graph :
* Frequency and/or exposure to hazard (F) = F2 frequent to continuous and/or the exposure time is long
* Possibility of avoiding the hazard (P) = P1 (kemungkinan menghindari bahaya = bisa dan mungkin dengan kondisi khusus)
Performance Level PL d dapat dicapai dengan arsirektur Cat 2 dan Cat 3.
Identifikasi SAFETY RELATED PART (SRP)
Safety related part yang akan didesain adalah seperti gambar di bawah ini, komponen-komponen lain yang tidak ada kaitan dengan Functional Safety tidak ditampilkan untuk menyederhanakan (mis : start dan stop switch)
Dari gambar di atas dapat dilihat bahwa safety related part nya adalah :
- redundant channel, one electromechanical and pgrogrammable electronic
- position switch SW1B (Normally Close) dan SW2 (Normally Open) and keduanya memiliki High B10D
- Contactor relay K1B dengan High MTTFD
- electronic component PLC dan CC, dengan medium MTTFD
- the safety related application software oh the PLC (SRASW) dengan verifikasi PLr d
Safery Related Part dapat di ilustrasikan dalam safety related block berikut :
Perhitungan MTTFD, DCavg, CCF, dan Catagory
MTTFD (Mean Time To Failure)

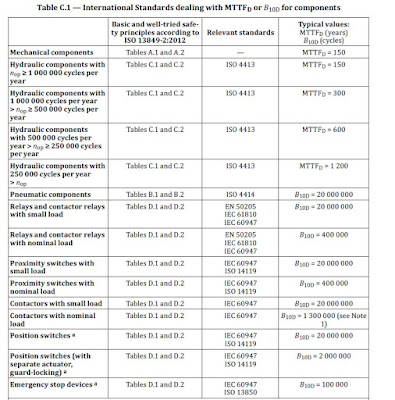

B10D adalah jumlah nilai siklus sampai dengan nilai 10% komponen fail
Diketahui :
B10D,SW1B = 20 000 000 cycle
B10D,K1B = 400 000 cycle
B10D,SW2 = 1 000 000 cycle
MTTFD, PLC = 20 years
MTTFD, CC = 20 years
Working day per year = 300 days (dop), 16 hour (hop), 4 minutes (tcycle)
nop = (300 day/year x 16 hour/day x 3600 sec/hour) /(4x60 sec/cycle) = 72000 cycles/years
MTTFD, SW1B = 20 000 000 /(0,1 * 72000) = 2778 years
MTTFD, K1B = 400 000 /(0,1 * 72000) = 56 years
MTTFD, SW2 = 1 000 000 /(0,1 * 72000) = 139 years
**MTTFD,C1 channel pertama dapat di hitung :
1/MTTFD,C1 = 1/MTTFD,SW1B + 1/MTTFD,K1AB
= 1/2778 years + 1/56 years = 0,0182/years
atau MTTFD = 55 years
berdasarkan tabel 4, maka MTTFD = 55 years termasuk katagori HIGH
**MTTFD,C2 channel kedua dapat di hitung :
1/MTTFD,C2 = 1/MTTFD,SW2 + 1/MTTFD,PLC + 1/MTTFD,CC
= 1/139 years + 1/20 years + 1/20 years = 0.107/year
atau MTTFD = 9.3 years
berdasarkan tabel 4, maka MTTFD = 9.3 years termasuk katagori LOW
Karena kedua channel memiliki MTTF yg berbeda, maka MTTF average tiap channel dapat dihitung dengan formula :
**MTTFD = 2/3 (55 years + 9.3 years - (1/(0,0182/year + 0.107/year)
= 37 years
berdasarkan tabel 4, maka MTTFD = 37 years termasuk katagori HIGH
**Perhitungan T10
T10 adalah jumlah waktu sampai dengan nilai 10% komponen fail
T10D = B10D / nop
T10D, SW1B = 20000000 cycle/ 72000 cycle /years = 278 years
T10D, K1B = 400000 cycle/ 72000 cycle /years = 5.5 years
T10D,SW2 = 1000000 cycle/72000 cycle/years = 13.9 years
dengan misson time selama 20 years maka untuk K1B dan SW2 harus di ganti sebelum 5.5 years dan 13.9 years, agar memenuhi estimasi penentuan PL dan PFH.
DC (diagnostic coverage)
dalam rangkaian di atas lima safety related part di test oleh PLC.
yaitu : SW1B, SW2, K1B, CC (via RS), dan PLC self test
DC value masing2 adalah :
-- DCSW1B = DCSW2 = 99%, is HIGH
-- DCK1B = 99% is HIGH
-- DCPLC = 30%, is NONE due to low effectiveness of self test
-- DCCC = 90% is MEDIUM
**perhitungan DCavg :
= 0.085 / 0.125
= 68 %
maka DCavg is LOW
**CCF (common cause failure)
Measure against CCF :
dari tabel di atas hasil estimasi CCF adalah 85, berarti karakteristik untuk arsitektur Category 3 sudah terpenuhi.

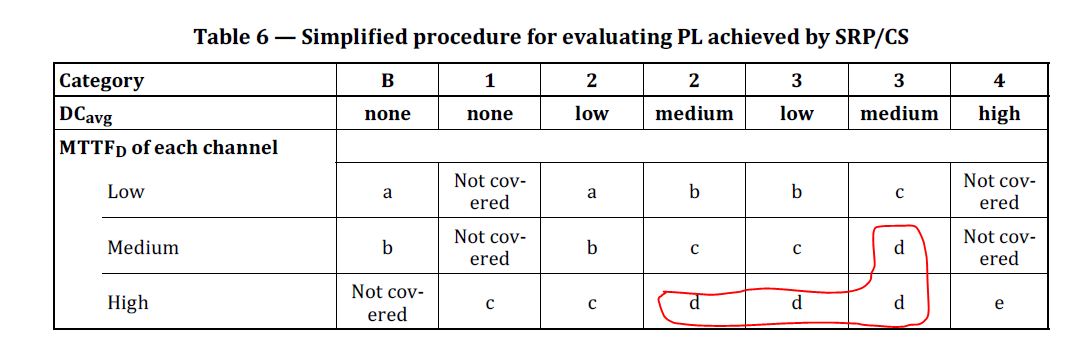

Catagory = Catagory 3 dengan MTTFD HIGH = 37 years dan DCavg is LOW
KESIMPULAN :
dari hasil perhitungan di atas bahwa desain yg di proposal kan sudah SESUAI dengan kebutuhan (Performance Level d)
